DESCRIPTION :

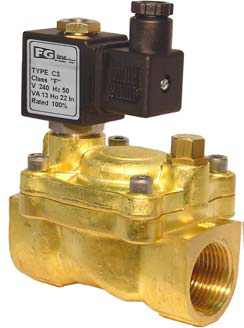

Electrovanne à deux voies à membrane pilotée, normalement fermée hors tension.
Utilisation sur fluides gazeux et liquides compatibles avec les matériaux de construction employés (corps et organes d’étanchéité).
Réglage de la vitesse de fermeture disponible pour les dimensions de 1¨1/4 – 1¨1/2 – 2¨
Corps et couvercle en laiton matricé. Tube de guidage en acier inox, pièces internes en acier inox.
Bobine orientable sur 360°. Montage de préférence avec bobine verticale tournée vers le haut.
CARACTERISTIQUES DE LA BOBINE :
Bobine surmoulée en nylon armé fibre de verre avec connections électriques (2 + terre) pour connecteur DIN-43650 ou pour type « faston »
Disponible également sur demande avec sortie par câble.
Caractéristiques électriques
| Type de bobine | C1 / C3 |
|---|---|
| Classe d'isolation | F (155°), H (180°) sur demande. |
| Protection connecteur correctement monté. | IP-65 (norme EN60529) avec DIN-43650 |
| Mise sous tension | Permanente 100% ED |
| Consommation | C1 courant alternatif 8VA (appel 12VA) Courant continu 5.5W C3 courant alternatif 13VA Courant continu 8W |
| Tolérance sur tension | Courant alternatif + 10% - 15% Courant continu + 10% - 5% |
| Isolation | >500 MOhm |
| Rigidité diélectrique | >2000 V/1′ |
| Tensions disponibles | Courant continu : 12, 24, 48 Volts Courant alternatif : 24, 48, 110, 230 Volts Autres tensions sur demande |
