Description

Electrovanne à deux voies à fonctionnement mixte, normalement fermée hors tension.

Indiquée pour utilisation à pression différentielle zéro. Pour fluides gazeux ou liquides compatibles avec les matériaux de construction employés.

Corps et couvercle en laiton matricé. Tube de guidage, noyau et ressorts en acier inox.

Bobine orientable sur 360°.

Montage de préférence bobine verticale tournée vers le haut.

Caractéristiques de la bobine :

Bobine surmoulée en nylon armé avec connection électrique prévue pour connecteur DIN-43650 (2 pôles + terre) ou pour type fast-on. Disponible sur demande avec sortie par cable.

Type de bobine                             C3 / C4

Classe de l’isolant                       F (155°C) / H (180°) sur demande.

Classe du bobinage                    H (180°)

Classe de protection                  IP-65 (norme EN60529) avec connecteur DIN-43650                                                            correctement monté.

Mise sous tension                      Continu 100% ED

Puissance                                  C3 Courant alternatif    13VA  (appel 20VA)

Courant continu    8W

C4 Courant alternatif    22VA  (appel 40VA)

Courant continu    27W

Tolérance sur tension                  CA +10% -15% / CC +10% -5%

Isolation                                        >500Mohm

Rigidité dièlectrique                      >2000 V/1′

Tensions disponibles :                  CC = 12, 24 volts

CA = 24, 110, 230 volts (50-60Hz) autres tensions                                                                 sur demande.

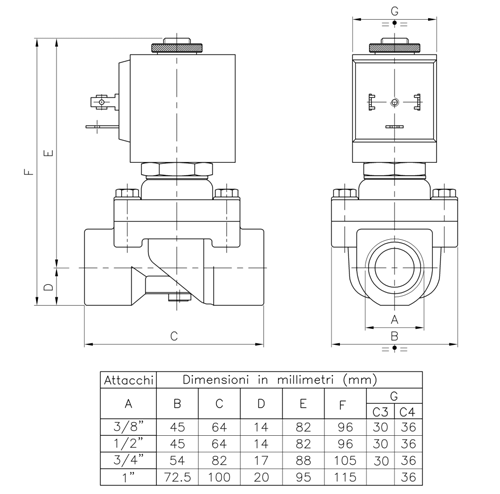

Caractéristiques techniques :

MODELE								DIAMETRE INTERNE	PRESSION EN BARS						Coefficient de débit Kv (l/mn)	Poids Kg.
									Nominale maxi	Pression différentielle mini/maxi
										Mini	Maxi avec bobine C3		Maxi avec bobine C4
a	b		c	d		e	f				CA	CC	CA	CC		Avec bobine C3	Avec bobine C4
	L	24	D/N		13			12.7	16	0	7	-	10	6	35	0.592	0.674
	L	24	E/O		13			12.7	16	0	7	-	10	6	40	0.562	0.644
	L	24	F/Q		19			19	16	0	5	-	7	3	90	0.858	0.94
	L	24	G/R		25			25	16	0	-	-	7	2.5	176		1.482

a : Nature du courant	b : Type de vanne	c : Raccordements	d : Types de joints	e : Matériaux du corps	f : Sur demande
A : CA C : CC	L : Deux voies NF	D : 3/8¨ Gas N : 3/8¨ NPT E : 1/2¨ Gas O : 1/2¨ NPT F : 3/4¨ Gas Q : 3/4¨ NPT G : 1¨ Gas R : 1¨ NPT Connections NTP disponiblles sur demande	B : NBR V : Viton E : EPDM W : EPDM WP PX* *certificat pour usage alimentaire	T : Laiton N : Laiton nickelé I : Inox 316* *disponible uniquement pour vannes 1/2¨ et 3/4¨	SG : Dégraissage pour oxygène.
